电源完整性分析工具

       WisimDC是一款高效、高性能的平台级电源完整性EDA物理验证仿真工具。可快速诊断IC封装和系统级板图内的设计缺陷和电源管理风险，通过定位板图中的“热点”，自动优化VRM感应线位置，使系统PDN达到最优设计。

       基于三维全波电磁场有限元FEM理论，运用2D/3D自适应网格剖分技术和自动对齐约简技术，搭配大规模稀疏矩阵求解器和先进的并行计算技术。使得WisimDC可以仿真跨多个数量级的大尺度的多层版图时表现出卓越的HPC仿真计算能力。

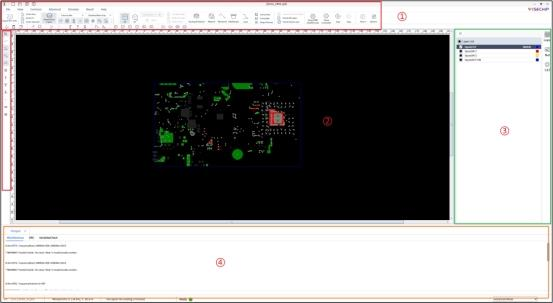

WisimDC 主界面

主要特点：

• 简单易用的仿真流程：

                ○ 人性化的VRM /SINK 设置流程，避免重复操作；清晰直观的Layer、Net、Component操作窗口。

• 强大的板图编辑功能

                ○ 支持板图中Trace、Via、Pad等所有形状与结构进行增加、删除、修改；支持各层版图的任意裁剪。

• 率先支持IPC-2581C文件格式

               ○ 支持IPC-2581B/C格式板图文件的导入与仿真；可在WisimDC/WisimSI载入xml等文件，生成智芯wisd格式Layout文件。

• 材料库的管理与导入

                ○ 支持Material的导入与导出；支持Material的编辑与新建；支持Material参数批量设置与修改。

• 自定义Sign-Off报告输出

              ○ 可输出标准和Sign-Off报告，支持HTML与PDF两种格式；生成HTML后可对局部数据导出EXCEL表格；支持定制化的Sign-Off格式。

• 板图与仿真结果全3D显示

             ○ 支持板图2D/3D显示；支持全板3D显示和局部切割显示；仿真结果的2D云图和2D/3D矢量图显示。
