频域SI仿真平台

       WisimSI是一款高效、精准的频域信号完整性物理验证EDA仿真工具。能够高效准确地为设计人员提取信号或电源平面的网络参数(S/Y/Z)，并进行噪声分布及谐振模式分析，在设计初期发现和定位设计中的各种风险及问题，给出准确直观的优化方向。

       基于电磁场有限元方法，采用自动对齐约简技术和自适应网格剖分技术，结合大规模稀疏矩阵快速求解技术和粗颗粒并行技术进行高效求解。

       WisimSI主要包括S参数提取、PDN阻抗分析、噪声分析、谐振分析、EMC/EMI仿真以及全波参数提取。

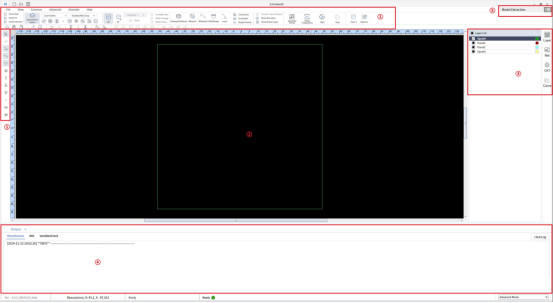

WisimSI 主界面

产品特点：

• 频域SI仿真软件

       ○ 提取单端口、二端口、三端口、四端口（差分对）、数据总线等的S参数，计算传输线阻抗和回损、插损、串扰等；

• PDN网络参数提取

       ○ 通过供电网络的S参数提取，计算阻抗和自阻抗参数Z[1,1]，适用于评估去耦电容对系统电源质量的影响；

• 噪声分析

                       ○ 空间模式下的噪声分布，适用于高速串行通道的电源/地噪声分析，以及高速信号的眼图和抖动等；

• 谐振分析

                      ○ 本征结构的谐振模型分析，分析板上任意位置的谐振特性，找出系统在实际工作时电源平面上的谐振及波动特性；

• EMC/EMI

       ○ 辐射分析，适用于封装级和板级的EMC/EMI近场和远场仿真；

• 全波参数分析

       ○ 3D FEM全波场S参数模型提取，适用于仿真在有噪声干扰下关键器件或关键位置的电压电流响应；
